Ben van Berkel/UNStudio completa Lane 189 en la Ciudad de Shanghai
Un nuevo destino en la ciudad de Shanghai para ir de compras, pasear, comer, reunirse y relajarse
Lane 189, un proyecto localizado en el distrito Putuo en el centro de la Ciudad de Shanghai – opuesto al Parque Chang Shou y próximo al Templo Budista Jade – ha sido diseñado para ofrecer un destino para el estilo de vida para los jóvenes profesionales de la Ciudad de Shanghai. Lane 189 combina espacios comerciales, restaurantes y espacios para oficinas en una organización que reordena el centro comercial típico en un centro urbano vertical y ofrece oportunidades para ir de compras, pasear, comer, reuniones y relajarse.
El diseño incorpora elementos del ‘antiguo Shanghai’ a través de la geometría, los patrones y la materialización y combina estos con una experiencia urbana contemporánea, de esta forma crea un destino con una sensación distintiva en la ciudad de Shanghai.
Las cualidades existentes del entorno urbano inmediato, las cuales incluyen pequeños restaurantes y boutiques, son reflejadas en el edificio donde han sido apiladas verticalmente para rellenar la envolvente con destinos programáticos que pueden ser vistos desde el nivel de la calle.
En el interior, elementos de las actividades en la calle son combinados con las características del estilo de vida comercial y han sido distribuidas en toda la edificación. La organización del edificio exhorta a los visitantes a pasear y explorar los diferentes niveles del complejo, donde los espacios comerciales siguen un diseño abierto y son destacados con pequeños kioscos.
Fachada Programada
La fachada ha sido diseñada para ofrecer soporte al concepto de diseño global de una fachada programada y para crear profundidad para la envolvente del edificio. La utilización de componentes de múltiples capas, permiten una variedad de vistas hacia los alrededores, mientras de forma simultánea proporciona una transparencia funcional en áreas localizadas específicamente.
Basada en una red hexagonal, los componentes de la fachada siguen la geometría articulada del edificio y proporciona un cambio constante de perspectivas.
Una transición gradiente de los componentes de la fachada desde los más grandes hasta los más pequeños regulan la exposición del interior hacia el exterior y mejoran el acceso principal del edificio. La fachada por lo tanto se convierte en una capa integrada activa que puede ser programada como escaparates, puntos de observación o balcones.
En la parte baja de la fachada una red hexagonal consistente de paneles en forma de diamante que están ligados entre los conectores para formar un sistema de revestimiento tensado. Aquí la disposición de los componentes puede cambiar a lo largo de la fachada desde una sola capa hasta una capa triple, hasta una profundidad de 400 mm. Construida de diferentes materiales e iluminada por LED’s RGB estos paneles crean diferentes efectos visuales: transparentes u opacos, coloridos o monocromáticos, mete o reflectivos.
Ojos urbanos
La amplias aberturas en la fachada de doble altura presentan el programa interior hacia el mundo exterior. Estos ‘ojos urbanos’ crean simultáneamente grandes plataformas de exhibición para productos mientras que ofrecen balcones con vistas de los alrededores.
Interior
El interior del proyecto Lane 189 deriva su carácter desde un vacío central el cual se corta a través del volumen desde la base hasta la cima y es destacado por una serie de espacios redondeados. Cuando son vistos por debajo los espacios redondeados asemejan una estructura orgánica cohesiva estratificada, sin embargo, cuando son vistos desde arriba sobre los programas los espacios son revelados.
Estos pequeños huecos, posicionados de forma rotativa, crean plazas íntimas y son conectados visualmente con los ojos urbanos de la fachada.
Ben van Berkel: “El concepto para el proyecto Lane 189 estuvo basado en una respuesta directa al entorno urbano de la Ciudad de Shanghai en la actualidad y la maravillosa fragmentación de impresiones que se experimentan ahí. Deseábamos integrar esto en el edificio al crear un interior urbano con la sensación de una plaza pública vertical. Pero para continuar con estas ideas. era también esencial conectar el interior con el exterior y conceptualmente reflejar estas impresiones en el diseño de la fachada.”
El vacío central organiza además la circulación vertical y orientación, crea vistas a lo largo de los diferentes niveles y facilitan una vista clara de la columna desde el nivel del segundo sótano hasta la instalación artística del domo.
| Ficha Técnica del Proyecto Lane 189 en Shanghai | |
| Nombre del proyecto | Lane 189 |
| Localización | Esquina Sureste de las Vías Changshou y Xikang Putuo District, Shanghai, PR China |
| Programa | Comercial, F&B, oficinas, estacionamiento |
| Cliente | CITIC Capital 1168 Nanjing West Road, Unit 4102 Shanghai, 200041 |
| Arquitecto Ejecutivo Local | TJAD (Local Design Institute) / UNStudio |
| Administración de la Construcción | CITIC Capital |
| Consultores | Inhabit (Fachada) Ag LICHT, LEOX Design (Iluminación) TJAD (Arquitectura de Paisaje) |
| Año de Diseño | 2013-2014 |
| Año de Construcción | 2015-16 |
| Fecha de Conclusión | Diciembre 2016 |
| Inauguración | Diciembre 2016 |
| Contratistas | Boji (fachada) Beijing Honggao (ID) |
| Información del Edificio | Dimensiones del Terreno: ~90 x 65 m (Área de Construcción = 6157 m2) Altura del Edificio: 34.9 m Número de Niveles Subterrnáneos: 4 Número de Niveles: 7 |
| Superficie Aproximada: | • Área Construida = 6,157 m² • Área Aproximada Total = 38,800 m² • Área Comercial Total = 26,818 m² • Área Comercial = 18,318 m² • Área Comercial Subterránea = 8,500 m² |
| Volumen: | 84572 m³ (volumen total de la edificación) |
| Áreas trama de la fachada: | 2,054 m² fachada superior, 4,021 m² fachada inferior, total: 6,075 m². |
| Materiales Exteriores | Subestructura: aluminio, acero, acero inoxidable Superestructura: acero y concreto reforzado |
| Revestimiento: | 1) Celosía de la Fachada (suroeste / fachada noroeste): paneles de aluminio recubiertos con Pvdf; elementos conectores de acero inoxidable 2) Fachada de Cristal: sistema de acristalamiento de muro de cortina de triple capa (3x 6 mm) 3) Fachada Trasera (noreste / fachada sureste): Pintura |
| Costos | • Fachada con sistemas de revestimiento y acristalamiento del muro de cortina: RMB 4.100 / m². • Desglose del sistema de revestimiento (excluye acristalamiento del muro de cortina): RMB 1100/m² una sola capa, RMB 2696/m² doble, 3462/m² triple • Arquitectura total incl. MEP: RMB 100 m • Ingeniería de la fachada total: RMB 24,907,500 • Interior total excl. MEP: RMB 5000/sqm |
| Materiales Interiores / proveedores | • Pisos: azulejos 佛山市达米雅建材有限公司 • Cristal: internos上海予特安全玻璃有限公司 • Plafones: Knauf gypsum board • Acabados en muros: Muro de revestimiento de aluminio de JYMQ • Iluminación: Jojo, Osram, Opple, Beghelli • Control de Iluminación: e:cue |
| Mobiliario: (tipo y fabricante) | • Mobiliario: n/a • Electrodomésticos para la Cocina: n/a • Muebles para baño: TOTO • Instalaciones y accesorios: n/a • Elementos especiales: n/a |
| Características sustentables | Acristalamiento triple con recubrimiento low-e |
 |
 |
 |
 |
 |
 |
 |
Para mayores informes, por favor visitar: www.unstudio.com
Photo credits: © Hufton+Crow and © Eric Jap

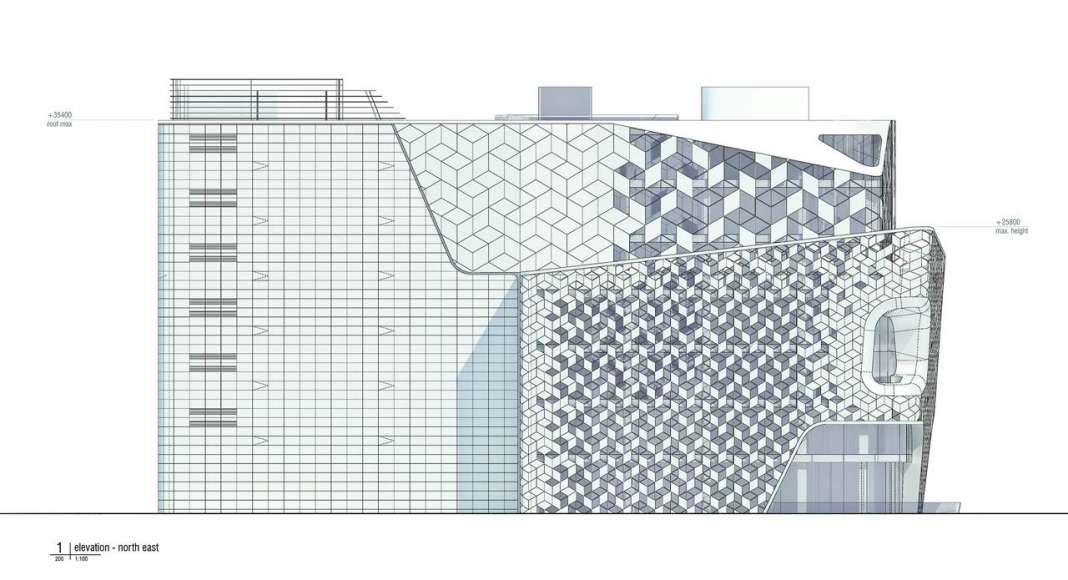

Drawings: © UNStudio
